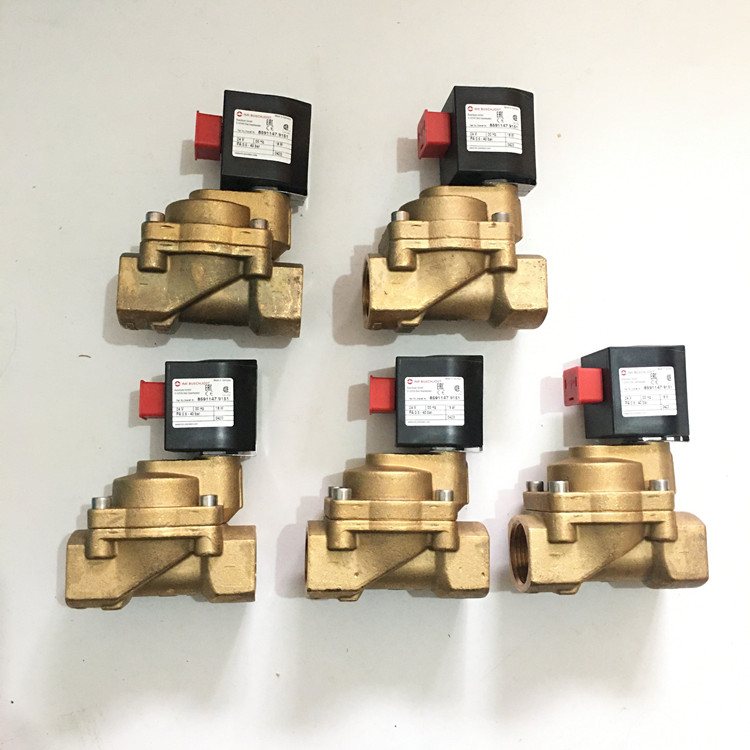

BUSCHJOST淹沒閥電磁閥的分類

一、按被控制管路內的介質及使用工況的不同可將電磁閥分為：液用電磁閥、氣用電磁閥、蒸汽電磁閥、燃氣電磁閥、油用電磁閥、消防專用電磁閥、制冷電磁閥、防腐電磁閥、高溫電磁閥、高壓電磁閥、無壓差電磁閥、超低溫電磁閥（深冷電磁閥）、真空電磁閥等。

二、按電磁閥內部結構不同可分為：先導式、直動式、復合式、反沖式、自保持式、脈沖式、雙穩態、雙向型等。

三、按電磁閥的使用材質不同可分為：鑄鐵體（灰口鑄鐵、球墨鑄鐵）、銅體（鑄銅、鍛銅）、鑄鋼體、全不銹鋼體（304、316）、非金屬材料（ABS、聚四氟乙烯）。

四、按管道中介質的壓力不同可分為：真空型（-0.1~0Mpa）、低壓型（0~0.8Mpa）、中壓型（1.0~2.5Mpa）、高壓型（4.0~6.4Mpa）、超高壓型（10~21Mpa）。

五、按介質溫度不同可分為：常溫型、中溫型、高溫型、超高溫型、低溫型、超低溫型。

六、按電磁閥的防護等級可分為：防爆型、防水型、戶外型等。

七、電磁閥分為單電控和雙電控，指的是電磁線圈的個數，單線圈的稱為單電控，雙線圈的稱為雙電控，2位2通，2位3通一般時是單電控（單線圈），2位4通，2位5通可以是單電控（單線圈），也可以是雙電控（雙線圈）。

BUSCHJOST淹沒閥電控個數：

1、單電控

回路的初始由三通閥的彈簧控制閥處于常閉狀態。

單控電磁閥

電磁閥得電，三通閥換向，單作用氣缸活塞桿向前伸出。

通電狀態下

電磁閥失電，三通閥回到初始狀態，單作用氣缸活塞桿在彈簧作用下退回。

2、雙電控

使用雙電控閥具有記憶功能，電磁閥失電時，氣缸仍能保持在原有的工作狀態。

雙電控初始狀態

電磁閥仍然保持在失電前的位置，因此氣缸始終處于伸出狀態。

BUSCHJOST淹沒閥按照氣路數分：

“X位Y通”電磁閥的“X位”代表的就是閥門一共有幾種狀態：

“2位”表示“通”和“斷”2種狀態——P→A，P→B，A→R，B→S等狀態，斷開的氣路均處于排氣狀態；

“3位”包括上面2種狀態，還包括第3種狀態——對于第1路排氣/不排氣，對于第2路排氣/不排氣的狀態，有多種組合。

“Y通”指的是電磁閥一共有幾個孔，對于氣體電磁閥，因為存在排氣的問題，可能有2個孔（1個進氣、1個出氣），3個孔（1個進氣、1個出氣、1個排氣），4個孔（1個進氣、2個出氣、1個排氣），5個孔（1個進氣、2個出氣、2個排氣）；對于液體電磁閥，就不存在排氣問題，因為液體一般不能排空。

P——POWER，進氣孔；

A——出氣孔1（接氣缸）；

R——與出氣孔1相通的排氣孔（B側線圈已經通過電或手動控制過，A側線圈不通電時這兩個孔相通）；

B——出氣孔2（接氣缸）；

S——與出氣孔2相通的排氣孔（A側線圈已經通過電或手動控制過，B側線圈不通電時這兩個孔相通）；

兩位兩通（1個進氣、1個出氣）

斷電時，壓力口連到氣缸口----通電時，壓力口、氣缸口關閉；

兩（三）位三通（1個進氣、1個出氣、1個排氣）

常開：斷電時，壓力口連到氣缸口而排氣口關閉----通電時，壓力口關閉而氣缸口連到排氣口；

常閉：斷電時，壓力口關閉而氣缸口連到排氣口----通電時，壓力口連到氣缸口而排氣口關閉；

通常結構：允許閥連接成常閉或常開的位置其中之一，或選擇兩種流體之一，或由一個口轉換流到另一個口

兩位五通（1個進氣、2個出氣、2個排氣）

工作過程：由圖可見，1是進氣管，2、4兩個是出氣管，3、5兩個是排氣管。

當12線圈通電時，閥工作在右閥位，進氣由1經過閥從2出去，管4的氣經閥從5排出；當14線圈通電時，閥工作在左閥位，進氣由1經過閥從4出去，管2的氣經閥從3排出。

BUSCHJOST淹沒閥依據作用可分為開關式電磁閥和比例式電磁閥

1）、開關式電磁閥，即起開關作用，當有電流流過時，電磁閥操控線路或油路通斷。

2）、比例式電磁閥，即依據輸入的電流大小不同，輸出的壓力不同，當改動輸入電流時，即可改動電磁閥輸出壓力，多用于液壓系統。
