電磁閥安裝細則

1、收貨時應核對電磁閥標牌或標簽上的型號、參數是否訂貨時提出的型號、參數一致，若有錯誤請馬上與供方聯系。

2、安裝前應仔細閱讀使用說明書，檢查現場實際工況參數是否在您所購的產品使用范圍內，若現場工況參數超過允許范圍請立即停止安裝或使用并向我方咨詢，以免引發事故或損壞產品。

3、嚴格按照安裝操作步驟進行，切記注意事項和要點，做好安裝前充分準備工作。

4、在電磁閥與管道安裝連接之前，先用≥0.3MPa的空氣或水對管道進行沖洗，確保把管道中的雜質（如焊渣、密封殘物、污垢等）清除后再連接電磁閥。

5、不宜安裝在管道的低凹處，若是安裝在容器排放管道段時，管道出口應盡量不要從容器底部引出，以免容器底部沉積雜質沖出后進入電磁閥引起故障，所以管道出口應從容器底部稍上位置引出。

6、電磁閥一般只能單向使用，不可裝反，通常在閥體上有“→”標志表示介質流向，或以英文字母“IN”表示入口、“OUT”表示出口，請務必按此指示方向安裝，否則當流體到達電磁閥處時會產生自動開啟或泄漏現象。

7、接管時注意，密封材料不可使用過量，如螺紋連接時，接管外螺紋長度不可超過電磁閥內螺紋的有效長度，并在外螺紋前端半螺距處用銼刀倒棱，自螺紋2牙處開始纏繞密封帶，否則過量的密封帶或粘結劑殘渣進入電磁閥的內腔會引起故障。

8、電磁閥對流體的要求：應確保流體無雜質、不結晶、不凝固、不結垢、不結膏、粘度＜22CST，否則會引起故障，同時應在電磁閥的前端管道上安裝過濾器，且過濾器的濾網目數應≥60目，以避免雜質進入電磁閥。

9、注意您所訂購產品的防護等級，普通型不可在易燃易爆危險場合使用，IP54級不宜安裝在露天、嚴重漏水、濺水的地方。

10、電磁閥應安裝于水平管道(如圖1所示)　線圈應豎直向上,不得垂直安裝(如圖2所示)否則會引起泄漏和影響壽命。

11、電磁閥的安裝位置應預留一定操作空間，以便于日常保養和定期維護。

12、在管道鋼性不足或有水錘現象的情況下，建議把閥前后管子用支架或其它方式固定，以防電磁閥工作時引起振動。

13、在冰凍或嚴寒場所使用時，須用隔熱材料對管道和閥體加以保溫或在管道上設置加熱器。

14、與管道接好后，要進行正向打壓（切勿反向打壓，否則會損壞電磁閥），檢查電磁閥及接管處是否有泄漏。

15、對于配有標準接線盒的電磁閥，應將塑料接線盒拆下打開將出廠時測試電源線去掉后將用戶電源線連接到端子上固定，而對于導線或引線式的電磁閥則不能去除，直接將導線與用戶電源線連接。

16、與電磁閥相關的電源控制線路及設施，如繼電器、開關和接觸器等應連接牢固、不得有松動或振動，電氣回路要接入相應的保險線，作為電氣回路的保護，否則將影響電磁閥的正常工作或損壞。

17、為便于正常維護或預防電磁閥發生故障時維修更換，并保證系統正常運行，建議采取以下其中之一備用管路方案：

18、電磁閥安裝后經檢查前期準備試驗工序完成后，須通入流體試動作3~5次，確認正常后方可投入正式使用。

19、注意：如果您訂購電磁閥時告訴我們是通液體的，而試驗時是通入氣體，如果產生泄漏或泄漏超標，則屬正常現象，因為氣體和液體存在密度和粘度差別，此時如果你通入液體時就不出現泄漏或超標了。

閥桿卡死

的另一個常見問題是閥桿卡住。當體內的螺線管柱塞被推入時，就會發生這種情況，打開一個通道讓流體流過。當您關閉電源時，該柱塞可能會卡住并且無法釋放回其原始位置。這意味著您的電磁閥不會在您想要關閉時關閉，并且可能需要比正常情況更大的力才能正確打開或關閉。

解決方案：如果閥門沒有正確密封，請嘗試將其關閉然后再打開。電磁閥比其他類型的閥門更容易卡住，因為它們不像其他閥門那樣有彈簧或任何類型的密封劑。您可以通過確保閥門中始終有足夠的流體并在頂部表面區域涂抹潤滑劑來解決此問題，在該區域您會看到打開和關閉閥門時金屬與金屬的摩擦。

如果它仍然無法正常工作，您最好的選擇可能是換一種不同的類型（例如沒有移動部件的電動球型止回閥），這樣它就永遠不會粘住了。氣動歧管的進步也在確保更可靠、更安全和改進的組件（如電磁閥和閥門執行器）方面發揮著更大的作

用。

依照原料上可以分為三大類

1）不銹鋼電磁閥：是最常見的電磁閥產品，不銹鋼原料由于質量好，作業穩定，最為受用戶歡迎。 電磁閥電磁閥

*該系列產品廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食物、建材、機械、電器、表面處理等出產和科研部門以及澡堂、食堂、空調等人們日常日子設備中

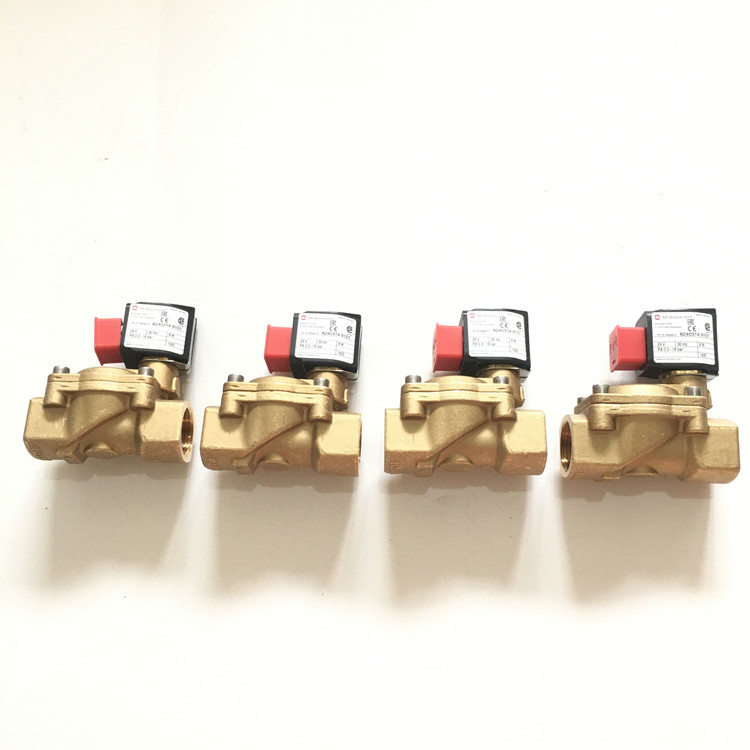

2）黃銅電磁閥：部分要求不高的用戶，會選擇黃銅電磁閥產品，此類電磁閥產品價格相對偏低，適應于一般的作業環境。

* 該系列產品一般適應于液體、水、氣、熱水、油、瓦斯等介質。

3）塑料電磁閥：在一些特別的作業場所，和用在特別介質的電磁閥，例如有酸堿性介質的作業環境，黃銅和不銹鋼原料的電磁閥產品均簡單被腐蝕，所以用特別原料（工程塑料PVC、

CPVC、UPVC、ABS或聚四氟等）做成的塑料電磁閥在耐腐蝕性能上特別優秀，

直動式和先導式如何選擇

ASCO的2位3通既有直動式又有先導式，那么應該如何選擇？

(1) 直動式電磁閥

一般是用于小口徑（ASCO8320系列的接口尺寸為1/8""-1/4""），低壓力的環境，這種結構的閥門打開時，不需要要求介質的最低壓力，零壓啟動，所以相比先導式電磁閥的的啟動速度，會來得更快一些，特別適用于要求快速切斷的場所中。

功耗比先導式電磁閥大，一般在5-20w，高頻通電容易燒毀線圈，但是控制簡單，使用范圍廣。

(2) 先導式電磁閥

先導式電磁閥一般是用于大口徑(ASCO8316系列接口尺寸為3/8""-1"")，高壓力的場合，這種結構的閥門打開時，要求電磁閥的最低壓力不能低于0.05MPa，必須有先導壓力，否則是無法打開的。此外先導式電磁閥相比于直動電磁閥的流通能力要來得大，一般CV至可以達到3以上。對于壓縮空氣的純凈度要求較高，直動的就沒有那么嚴格了。

電磁頭小，功耗小，0.1-0.2w ，可頻繁通電，長時間通電，而不會燒毀，而且節能。流體壓力范圍上限較高，但必須滿足流體壓差條件 ，不過液體的雜質容易堵塞先導閥孔，不適用于液體使用。

從工作原理上可分為三大類

1、直動式電磁閥

原理：常閉型通電時，電磁線圈產生電磁力把敞開件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把敞開件壓在閥座上，閥門敞開。（常開型與此相反）

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

動圖演示

2、分步直動電磁閥

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點：在零壓差或真空、高壓時亦能可動作，但功率較大，要求必須水平安裝。

3、先導式電磁閥

原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在敞開件周圍形成上低下高的壓差，流體壓力推動敞開件向上移動，閥門打開；斷電時，彈簧力把先導孔敞開，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動敞開件向下移動，敞開閥門。

特點：體積小，功率低，流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件

電磁閥的工作原理：

里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。
